產品應用
1、產品特點
無感定位（脈沖法初始位置定位）
軟啟動（啟動平穩無抖動，100%啟動成功）
優化切換點（開環切閉環無轉矩脈動）
轉速電流雙閉環（運行平穩，功耗低）
高效率（最佳效率點效率超過75%）
限流降速（功率低恒轉速功率高恒轉矩）
順逆風啟動（順風帶速重投，逆風剎車再起）
2、產品保護
過欠壓保護、軟硬件過流保護、過溫保護、相間短路及缺相保護、驅動回路故障保護、堵轉保護、防飛車保護等。

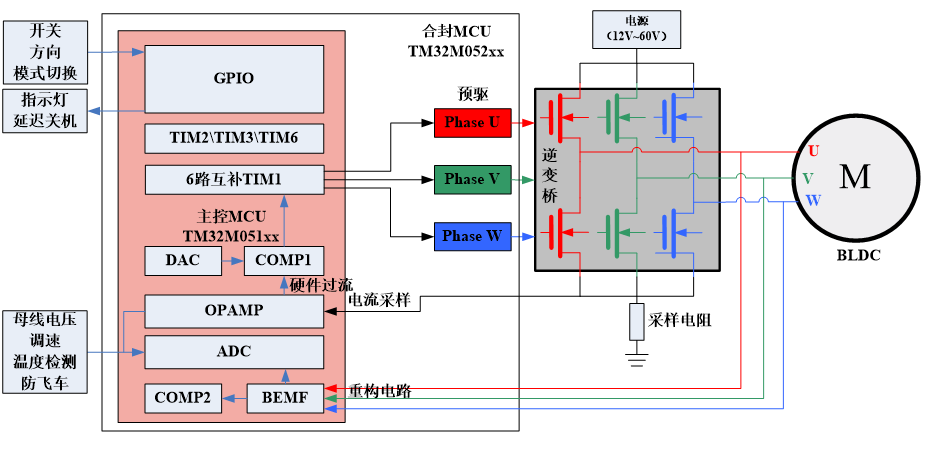

方案拓撲
方案選型表
- 產品名稱(W) 功能描述 所屬應用
- TM32M05266UA TM32M05x 是一款搭載高性能 ARM?Cortex?M0+內核的 32 位微控制器，最高工作頻率可達 64MHz，集成了豐富的外設，適用于消費電子、工業和家電領域的廣泛應用。 電動工具、電鉆、工業和家電領域
- TM32M05165TA TM32M05x 是一款搭載高性能 ARM?Cortex?M0+內核的 32 位微控制器，最高工作頻率可達 64MHz，<br />集成了豐富的外設。TM32M05x 是一款搭載 32 位內核的面向電機控制應用的緊湊型 MCU，集成了常用電機控制系統所需<br />要的所有模塊。 高速風筒、工業和家電領域
- TM32M05164EA TM32M05x 是一款搭載高性能 ARM?Cortex?M0+內核的 32 位微控制器，最高工作頻率可達 64MHz，集成了豐富的外設，適用于消費電子、工業和家電領域的廣泛應用。 電鉆、工業和家電領域
- HTB6220T HTB6220T 是一款集成三個獨立的半橋柵極驅動集成電路芯片，專為高壓、高速驅動 MOSFET<br />和 IGBT 設計，可在高達+200V 電壓下工作。 三相直流無刷電機驅動
方案資料
- 文件名 版本 描述 更新日期 下載
