產品應用
電動自行車儀表盤
海速芯在電動自行車儀表盤上提供一套完整的解決方案，包含MCU主控、DCDC電源芯片、LCD/LED驅動芯片。
MCU主控：2T 8051單片機內置18.432Mhz主頻、8~16K Flash、512Byte SRAM以及128Byte EEprom；
MCU主控：最高支持200V電壓輸入，5V輸出 輸出電流高達800mA,滿足高亮燈珠驅動；
LCD驅動芯片：支持1/2、1/3偏壓的段式液晶，最大可驅動128個段位（32*4）；
LED驅動芯片：高亮LED驅動芯片，最大可驅動128個燈珠（8*16），16級亮度可調并支持16級行掃描可調。

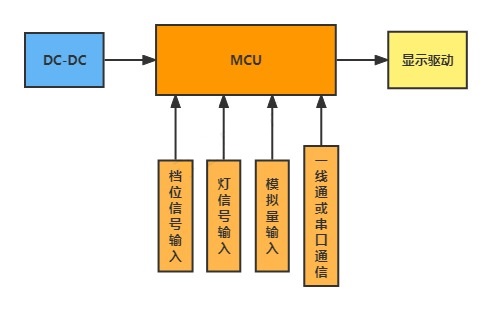

方案拓?fù)?/p>

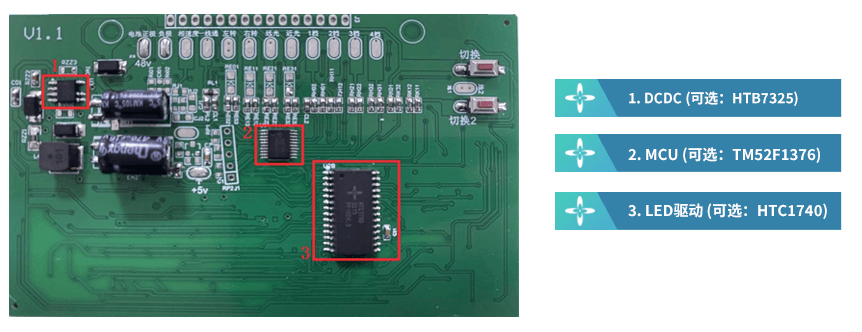

整體解決方案案例：
方案選型表
- 產品名稱(W) 功能描述 所屬應用
- HTC1740 高亮LED驅動芯片，最大可驅動128個燈珠（8*16），16級亮度可調并支持16級行掃描可調 電動車儀表、小家電
- HTC1621 段式液晶驅動芯片，支持1/2、1/3偏壓的段式液晶，最大可驅動128個段位（32*4） 電動自行車儀表、小家電
方案資料
