心率帶
隨著近年來經濟高速的發展，人們生活水平的提高，健身運動蓬勃發展，運動健康管理也越來越受到人們的重視，健康管理相關的電子產品備受歡迎，這其中就包括了心率帶產品，為了順應這個市場潮流，海速芯科技公司推出了心率帶產品整體解決方案，方案采用一顆8位MCU搭配一顆24位西格瑪-德爾塔高精度ADC以及簡單的外部元件組成，MCU采用RISC精簡指令，4K MTP ROM，256字節SRAM，以及12位的SAR ADC模塊。西格瑪-德爾塔模型的24位ADC非常適用于高精密度信號測量，內置低噪聲高增益的PGA可以處理微小信號。在產品開發方面為客戶提供范例程序以及模塊化程序庫并輔以方便的開發工具，可以快速完成產品開發并導入量產。

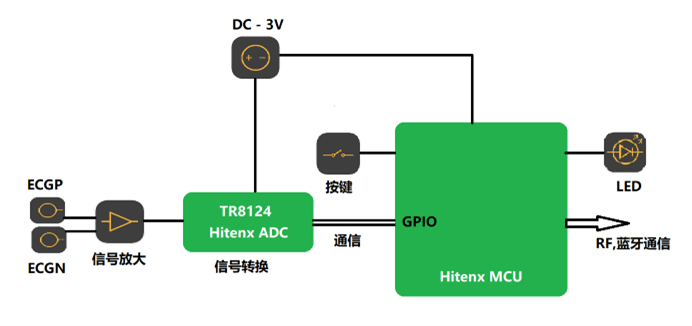

方案拓?fù)?/p>
方案選型表
- 產品名稱(W) 功能描述 所屬應用
- TM56M1522 TM56M1522是一顆RISC精簡指令MCU，內置4K*16bits MTP，256字節RAM，F(xiàn)IRC 16 MHz，SIRC 65.5 KHz，Timer0/Timer1/T2三組定時器，12-bit ADC*13，7-bit DAC 比較器，16-bitPWM*6，15級（LVR/LVD），看門狗定時器。 小家電，霧化器、電子煙、心率帶、健康個護
- TR8124 TR8124是一款適合高精密測量應用的低噪聲完整模擬前端。它集成一個低噪聲、24位Σ-Δ型模數轉換器(ADC)。片內低噪聲增益級意味著可直接輸入小信號。這款器件可配置為兩路差分輸入或四通道偽差分/單端輸入,片內2.6 MHz時鐘可以用做ADC的時鐘源，或者也可以使用外部晶振。該器件的輸出數據率可以在10 Hz至3.9K Hz的范圍內變化。特性? 2個全差分/4個偽差分/4個單端模擬輸入通道? 均方根(RMS)噪聲:140nV(輸出數據率=30.5 Hz,增益=128)? 17.5位有效分辨率(ENOB)( 輸出數據率=30.5 Hz,增益=128)? 片內低噪聲可編程增益放大器(PGA),可編程… 心率帶、健康個護
方案資料
