52系列又添新成員-靈活通用的TM52F1376
時間：2021-10-22

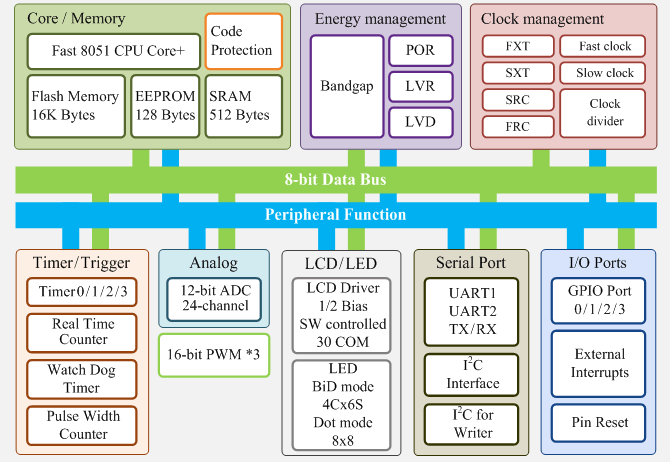

?TM52F1376是一顆新的，快速的8051 架構，與業界標準8051 指令集完全兼容的8 位單片機， 并保持了8051 外圍的功能模塊。通常情況下，TM52 執行指令比傳統的8051 架構快六倍。 通過集成多種功能在芯片上，提供更高的性能，更低的成本，能快速進入市場，包括16K 字節的Flash 程序存儲器，128 字節的EEPROM 數據存儲器，512 字節SRAM，低電壓復位(LVR) ， 低電壓檢測(LVD) ， 雙時鐘省電工作模式， 8051 標準UART 和定時器Timer0/Timer1/Timer2，實時計時器Timer3，LCD/LED 驅動器，3 組16 位脈沖寬度調制器，24 通道的12 位模數轉換器(ADC)，I2C 串口和看門狗定時器(WDT)。

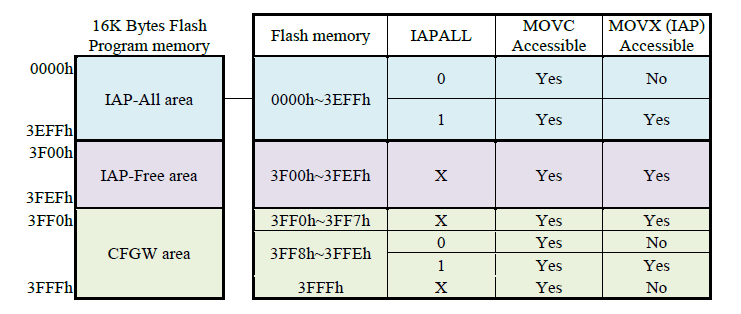

1. 大容量存儲和可應用編程空間
● 16K字節大容量flash存儲；
● 512字節的SRAM（IRAM+XRAM）；
● 128字節EEPROM，方便用戶編寫程序和存儲數據。
2.更快的內部時鐘
● 18.432M快速時鐘頻率，低電壓工作需求（>2.2V），讓芯片能夠更高效的運行；
● 130K的慢速時鐘頻率，減少預熱時間，讓芯片擁有更快的上電工作速度。
3.豐富的引腳定義
● 全引腳支持上拉和下拉，部分引腳可以設置增強灌電流能力；
● 絕大部分引腳可以作為ADC通道、全部引腳支持輸出1/2VCC，所有引腳都可以將芯片從停止模式喚醒，方便用戶布板布線。
4.靈活的外設資源
● 3路PWM除輸出脈沖外，還可單獨作為定時器使用，彌補16bit可自動重載定時器僅有timer2的不足；
● 兩路UART都支持從1200-115200波特率，同時的tx和rx接口可交換，芯片使用更加靈活；
● LED驅動包含正反掃模式和點矩陣模式，9個IO最多驅動64個LED；
● 從2.05v到4.15v一共16階可設置的低電壓檢測功能（LVD）；
● 擁有VCC/2.5V/3/4V多種參考以及多達24路通道可選擇的ADC；
● 除標準51的乘除法外，還擁有16*16/16÷16/32÷16的硬件乘除法器。
5.詳盡的工程支持
TM52F1376用戶手冊、Keil開發插件、52系列開發說明、TM52F1376使用說明、TM52F1376例程包
