海速芯新品重磅推出！帶OTA功能的TM52eF1385/86
時間：2022-11-19
概述
TM52eF1385/86整合了高效率的F51內核，寬工作電壓2.3V~5.5V，符合工業等級-40℃~105℃工作溫度與高抗噪聲的性能要求，支持32KB/64KB Flash，4KB XRAM，并提供獨立1KB Data Flash及獨立57/59KB APP區，支持OTA功能，搭配精準的12-bit A/D轉換器, 以及低功耗時鐘與LCD或LED顯示功能，F(xiàn)TK觸控功能更擁有通過CS10V靜動態特性，適合應用在各種AC電源產品領域；同時使用外部32768 及開啟LCD 驅動的功耗Halt MODE+SXT+LCD ON電流低于20uA，也適合應用在電池供電類產品。
1.存儲器
1）64K字節FLASH程序存儲器(TM52eF1386)
2）32K字節FLASH程序存儲器(TM52eF1385)
3）支持5K/7K BOOT功能區，支持OTA功能（加上一個WiFi智能互聯的照片）
4）最低擦除500K次
5）最低10年數據保留
6）SRAM：256 Bytes(data)+4KBytes(xdata)
2.LCD驅動器
1）4x20?8x16 LCD驅動器
2）1/3 LCD偏壓

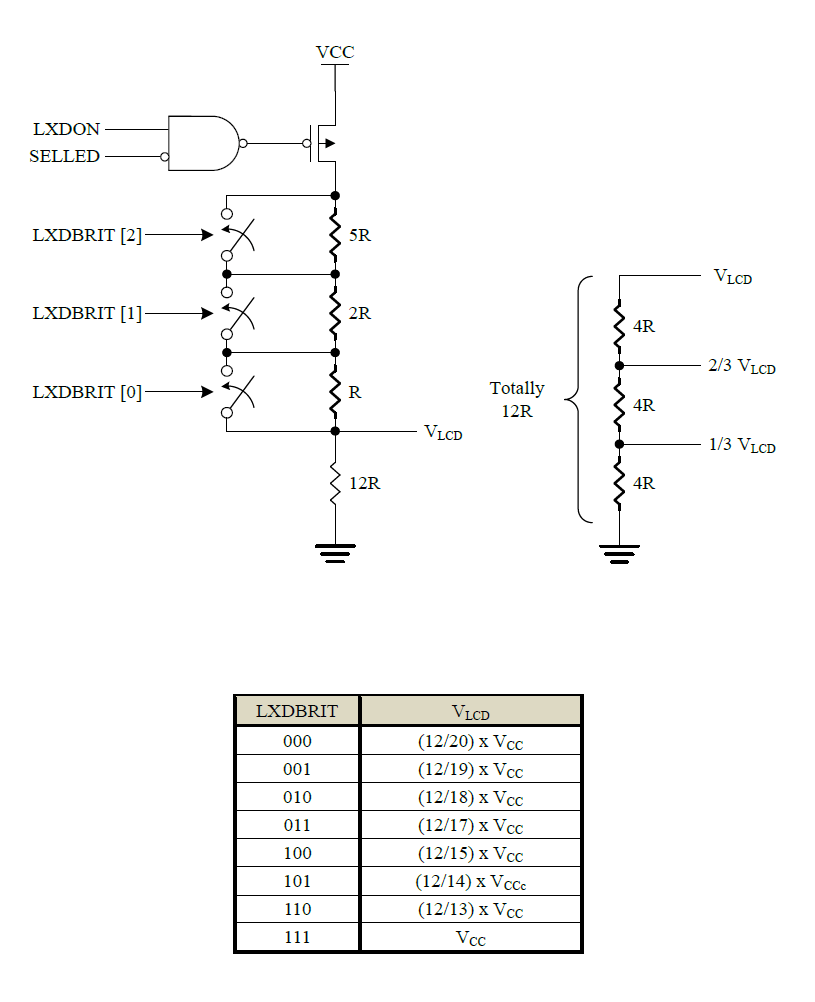

3）配合低電壓檢測中斷功能以及LCD電壓調整，可以在AC和DC切換過程中保持LCD顯示的穩定性
3.LED控制器/驅動器
1）矩陣模式 (MX) ：8 * 8，16引腳，最多64點
2）點矩陣模式 (DMX) ：7 * 8、6 * 7、5 * 6、4 * 5，8引腳，最高56點
4.觸摸
TM52eF1385/86的觸控架構是高整合性IC，無需外部電容元件，42PIN都是TK腳位，方便TK布線同時可以最大22-ch的電容式觸控按鍵，支持內部參考電容與自動觸摸時鐘調變, 是采用 AFTK 觸控硬件方式進行觸控偵測，觸控偵測速度非?？?/p>
5.數字外圍
1）GPIO最大42個雙向可獨立控制的 I/O口
a. 所有引腳均具有高灌電流（60mA @ VCC = 5V，VOL = 0.1VCC）
b.LED 模式下COM引腳均具有高灌電流（120mA @ VCC = 5V，VOL = 0.1VCC）
2）9路16位的PWM有周期調整
a.三個16位PWM，具有獨立的周期調整 (PWM0~PWM2)
b.六個16位PWM，具有共享的周期調整 (PWM30~PWM35)
c.PWM2 帶死區控制
3）接口：
a.UART0, 8051標準UART/UART1，僅支持mode1和mode3/UART2，僅支持mode1和mode3
b.SPI 串口
c.I2C接口（主/從）
4）內建CRC校驗?zāi)K
5）8位乘法器和除法器（標準8051）、16位乘法器和除法器、32位÷16位除法器
6.應用
TM52eF1385/86以帶LCD/LED顯示和觸摸按鍵的電飯煲、咖啡壺、空氣炸鍋、空氣凈化器、油煙機等智能家電產品應用。
7.開發工具

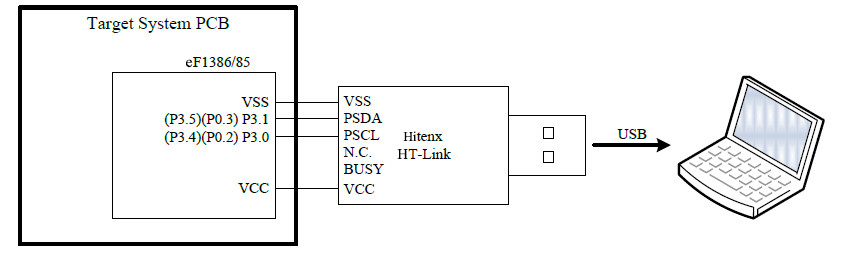

海速芯針對TM52eF1385/86規劃出使用方便的USB開發工具HT-Link ICE，可直接使用原IC（Real chip）來做在線調試，可直接對記憶體存取與對暫存器的設定，提供程序調試的斷點與步進（STEP）可執行追蹤分析數據等等功能，提高程式開發效率以及除錯能力，非常適合快速進行產品開發。
8.封裝

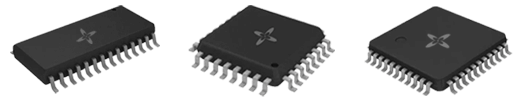

包裝上以SOP28，LQFP32與LQFP44包裝,提供******的封裝腳位
