海速芯最新推出 | TK8811CS超低功耗觸控專用IC
時間：2022-07-08
1.概述
海速芯全新推出TK8811CS超低功耗觸控專用IC，采用海速芯研發的最新電荷檢測技術，利用操作者的手與觸摸按鍵感應焊盤之間產生電荷電平來進行檢測，通過檢測電荷的微小變化來確定手指接近或者觸摸到感應表面。觸摸專用IC通過和不帶觸摸的MCU組合使用，滿足單一觸摸的簡單需求，可作為替代觸摸MCU的選擇之一。
TK8811CS工作模式下3.7uA ,待機低功耗模式下2.7uA @3V。工作電壓2.1V~5.5V。穩定的觸摸檢測效果可以廣泛的滿足不同應用的需求。TK8811CS觸摸芯片檢測PAD的大小可依不同的靈敏度設計在合理的范圍內，低功耗與寬工作電壓，是此觸摸芯片在鋰電池應用上的特性。輸出響應時間大約為快速模式下60mS@VDD=3V，工作模式分為平常模式與低功耗模式，10秒無按鍵，即進入低功耗模式。輸出響應時間大約為低功耗120mS@VDD=3V。目前提供SOT23-6/DFN-6兩種封裝，具有封裝小，外圍元件少，成本低，反應速度快等特點。
2.產品特性
1)單通道觸控按鍵檢測；
2）工作電壓：2.1V~5.5V；
3）工作電流：平常模式=3.7uA / 低功耗模式=2.7uA @VDD=3V；
4）工作模式分為平常模式與低功耗模式，10秒無按鍵，進入低功耗模式；
5）響應時間：平常模式小于60mS, 低功耗模式小于120mS；
6）可由TK腳位電容調整靈敏度(0pF~30pF)；
7）可選擇低電平有效或高電平有效輸出；
8）可選擇鈕模式或開關模式輸出；
9）觸摸鍵長按復位時間為8 秒；
10）LVR=2.0V；
11）SOT23-6,DFN-6封裝。

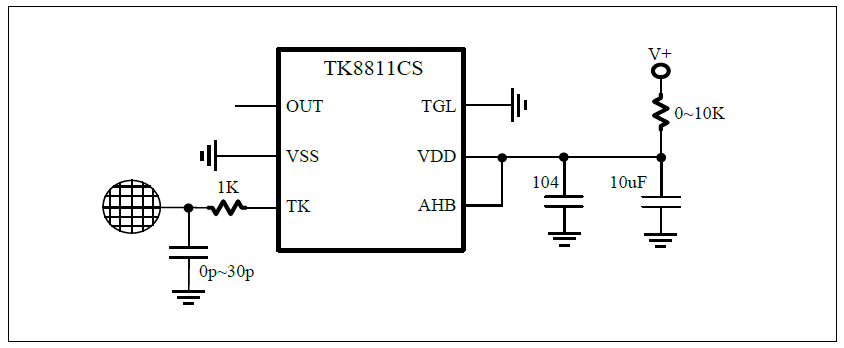

3.應用電路
