TM87ML25H/L
概述
TM87ML25(H/L)是一個多次編程ROM嵌入式高性能4位微型計算機與LCD驅動程序。它包含所有必要的功能，如4位并行處理器ALU、程序存儲器（ROM），數據存儲器（RAM），輸入輸出（I / O）端口，計時器，時鐘產生器，雙時鐘操作，電阻頻率轉換器（RFC），背光（EL）面板驅動器，LCD驅動器，數據查找表，看門狗定時器和矩陣按鍵掃描電路。

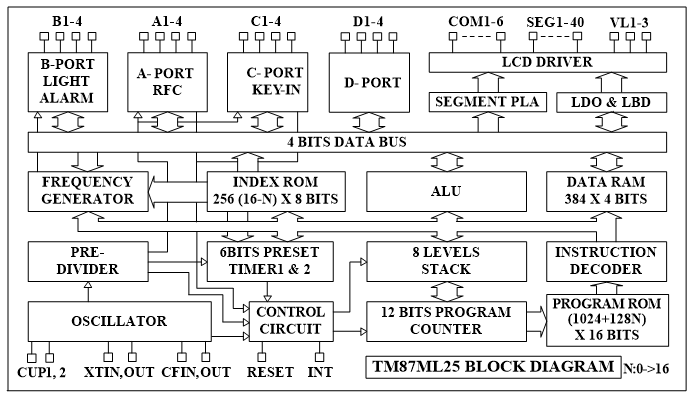

系統框圖
基本功能
1.低功耗
1.5V/3V 工作電壓范圍
TM87ML25L電源模式為1.5V
TM87ML25H電源模式為3V
2.指令集
二進制加法、減法，BCD加法、減法
4位x4位乘器
單位操作（置位，清除，分支跳轉）
各種條件跳轉
16個初始工作寄存器和控制器（可以通過頁面模式擴展到所有 RAM）
ROM查找表
LCD驅動器數據轉換與輸出指令。
3.ROM(MTP)容量.3Kx 16位
指令ROM最大容量 3Kx 16 位
表ROM最大容量 4Kx 8 位
耐久性：1000個循環（最?。?/p>
4.RAM 容量. 384x 4 位
5.數據存儲器（RAM）具有直接/間接尋址模式
6.LCD 驅動輸出.
LCD驅動器可以驅動6 條COMS 和 40個 SEGS 組成最多240個點的LCD面板。SEG24~39可定義為IOA1~4/CX、RR、RT、RH、IOB1~4/ELC、ELP、BZB、BZ、 IOC/KI1~4，IOD1~4選擇
1/1~1/6占空比可按選項選擇
1/2~1/3偏壓可以通過選項進行選擇
單指令關閉所有Segment輸出
COM1~6、SEG1~40可定義為CMOS或P_open漏型輸出
內置調節器模式的VL1/2的選項
7.輸入/輸出端口
端口IOA4引腳（內部下拉），可選擇定義為SEG24~27/CX、RR、RT、RH
端口IOB4引腳（內部下拉），可選擇定義為SEG28~31/ELC、ELP、BZB、BZ
端口IOC4引腳（具有內部下拉、低電平保持、輸入信號抖動防止電路），可選擇定義為SEG32~35/KI1~4
端口IOD4引腳（具有內部下拉，輸入信號抖動防止電路），并可通過選項定義為SEG36~39
8.中斷功能.
外部中斷 4 (INT 引腳, IOC端口, IOD & KI輸入)
內部中斷 4 (預分頻器, 定時器 1, 定時器 2 &電阻頻率轉換器(RFC))
9.內置 EL背光片驅動線路
ELC, ELP.可通過選擇定義為SEG28,29/IOB1,2
10.內置報警器，時鐘或單音調旋律發生器
BZB, BZ. 可通過選擇定義為SEG30,31/IOB3,4
11.內置電阻-頻率轉換線路（RFC）
CX, RR, RT, RH. 可以通過 OPT 文件定義為 SEG24~27/IOA1~4
12.內置矩陣按鍵掃描功能
KO1~KO16 (與 SEG1~16共用)
KI1~KI4. 可以通過 OPT文件定義為 SEG32~35/IOC1~4
13.兩個6位可編程定時器與可編程時鐘源
定時器內容可隨時讀出
14. 看門狗定時器
15.內置LCD分壓，升壓電路
16. 雙時鐘運行
慢時鐘振蕩可以O(shè)PT文件設定外部晶體或外部RC型振蕩器
快速時鐘振蕩可OPT文件設定3.58MHz陶瓷諧振器，內部R或外部R型振蕩器
17.HALT 功能
18.STOP功能
19.內置低壓電量檢測
20.內置低壓復位
