TM87PL36H/L
概述
TM87PL36（H/L）是一款 具有一次性編程 ROM 的嵌入式高性能 4 位微處理器，它包含所有必需的功能，如4位并行處理ALU、程序存儲器（ROM）、數據存儲器（RAM），輸入輸出（I / O）端口，定時器，頻率產生器，快、慢速時鐘，電阻頻率轉換器（RFC），背光（EL）面板驅動器，LCD 驅動器，數據查找表，看門狗定時器和矩陣按鍵掃描電路等。

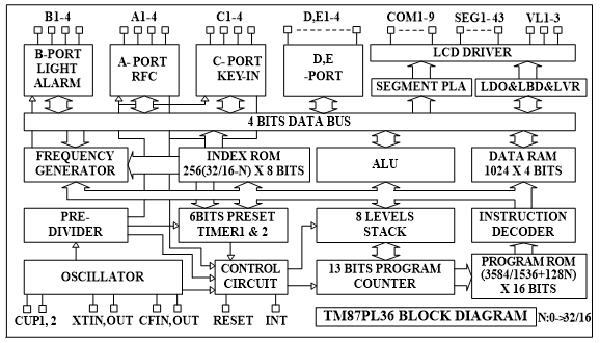

系統框圖
基礎功能
1.低功耗.
1.5V/3V 工作電壓范圍
TM87PL36L 1.5V電源模式
TM87PL36H TM87PL36H
2.強大的指令集
二進制加、減法，BCD 加法、減法
單個位操作（置位，清除，分支跳轉）
16 個工作寄存器和控制器
TABLE ROM 查找
LCD 驅動數據傳輸
3.ROM 容量.7.5Kx 16 bits.
指令ROM最大容量 7.5Kx 16 bits.
程序地址X100~X1FFh保留為BANK轉換區域.
表ROM最大容量 8Kx 8 bits.
在3V電源模式，支持內置表ROM 寫數據(Word/Byte)指令（IAP）
4.RAM 容量.1Kx 4 bits.
5.使用直接/間接尋址方式訪問數據RAM.
6.LCD驅動輸出.
LCD 驅動器可以驅動 9 條 COM 和 43 個 SEG 組成最多387個點的 LCD 面板.
SEG24~43可定義為IOA1~4/CX、RR、RT、RH、IOB1~4/ELC、ELP、BZB、BZ、 IOC/KI1~4、IOD1~4、IOE1~4可選
可由 OPT 文件設置 1/1~1/9 占空比
可由 OPT 文件設置 1/2 ~1/3 偏壓
單指令關閉所有公共端(COM)、段（SEG）輸出信號
COM1~9, SEG1~43可以通過 OPT 文件定義為 CMOS 或 P_Open 漏極輸出
可由 OPT 文件設置 將 COM1~9 引腳鏡像為 COM9~1
可由 OPT 文件設置 COM1~9/9~1 為 SEG31~39/SEG31~39
可以通過 OPT 文件選擇 VL1/VL2 內置穩壓器輸出驅動 LCD 模式
7.輸入輸出端口.
端口IOA的 4個引腳（內部下拉），可以通過 OPT 文件定義為SEG24~27/CX、RR、RT、RH
端口IOB的 4個引腳（內部下拉），可以通過 OPT 文件定義為SEG28~31/ELC、ELP、BZB、BZ
端口IOC 的 4個引腳（具有內部下拉、低電平保持、防止輸入信號抖動的電路），可以通過 OPT 文件定義為SEG32~35/KI1~4
端口IOD 的 4個引腳（具有內部下拉，防止輸入信號抖動的電路），可以通過 OPT 文件定義為SEG36~39
端口IOE 的 4個引腳（具有內部下拉，防止輸入信號抖動的電路），可以通過 OPT 文件定義為SEG40~43
8.中斷功能
外部中斷 4 (INT 引腳, 端口IOC, IOD 和 KI 輸入)
內部中斷 4 (預分頻器, Timer1, Timer2 和電阻頻率轉換器(RFC))
9.內置EL背光片驅動線路.
ELC, ELP. 可以通過背光片驅動線路定義為SEG28, 29/IOB1, 2
10.內置鬧鐘,時鐘和單音旋律發生器
BZB, BZ. 可以通過 OPT 文件定義為SEG30,31/IOB3,4
11.內置電阻-頻率轉換線路（RFC）
CX, RR, RT, RH. 可以通過 OPT 文件定義為SEG24~27/IOA1~4
12.內置矩陣按鍵掃描功能。
KO1~KO16 (與 SEG1~16 共享)
KI1~KI4. 可以通過 OPT 文件定義為SEG32~35/IOC1~4
13. 2 個帶可編程時鐘源的 6 位可編程定時器
定時器內容可隨時讀出
14.看門狗定時器
15.內置 LCD分壓，升壓電路
16.雙時鐘運行
可以通過 OPT 文件設定慢速時鐘為外部晶體或者外部 RC 振蕩器
可以通過 OPT 文件設定快速時鐘為外部 3.58MHz 陶瓷諧振器, 內部 RC 或外部 R 型振蕩器
17.HALT 功能
18.STOP 功能
19.內置低壓檢測線路
20.內置低壓復位(2種類型)線路
