TM87PL37H/L
概述
TM87PL37(H/L)是一款具有一次性編程 ROM 的嵌入式高性能 4 位微處理器，它包含所有必需的功能，如 4 位并行處理器 ALU，程序存儲器（ROM），數據存儲器（RAM），輸入輸出（I / O）端口，定時器，頻率產生器，快、慢速時鐘，電阻頻率轉換器（RFC），背光（EL）面板驅動器，LCD 驅動器，數據查找表，看門狗定時器和矩陣按鍵掃描電路等。

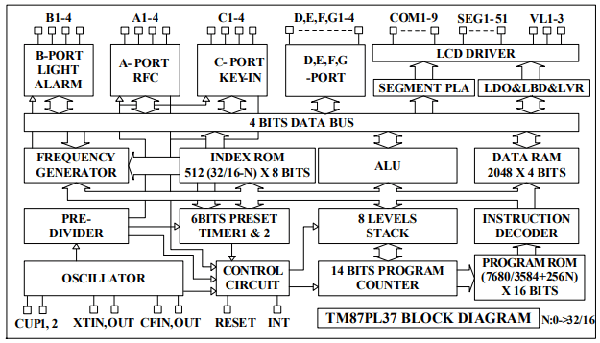

系統框圖
基本功能
1. 低功耗.
1.5V/3V 工作電壓范圍
TM87PL37L 1.5V電源模式
TM87PL37H 3V電源模式
2. 強大的指令集。
二進制加、減法，BCD 加法、減法? 單個位操作（置位，清除，分支跳轉）
各種條件跳轉
16 個工作寄存器和控制器
TABLE ROM 查找
LCD 驅動數據傳輸
3. ROM (OTP)容量. 15.5K x 16 bits.
ROM 指令最大容量 15.5K x 16 bits.
程序地址 X100~X1FFh 為 BANK 轉換區域
Table ROM 最大容量 16K x 8 bits.
4. RAM 容量. 2K x 4 bits.
5. 使用直接/間接尋址方式訪問數據 RAM.
6. LCD 驅動輸出.
LCD 驅動器可以驅動 9 條 COM 和 51 個 SEGS 組成最多 459 個點的 LCD 面板.
SEG24~51 可定義為 IOA1~4/CX, RR, RT, RH, IOB1~4/ELC, ELP, BZB, BZ, IOC/KI1~4, IOD1~4 ,IOE1~4,IOF1~4,IOG1~4 by option.
可由 OPT 文件設置 1/1~1/9 占空比.
可由 OPT 文件設置 1/2 ~1/3 偏壓.
單指令關閉所有 Segment 輸出信號。
COM1~9, SEG1~41 可以通過 OPT 文件定義為 CMOS 或 P_Open 漏極輸出。
可由 OPT 文件設置將 COM1~9 引腳鏡像為 COM9~1. TM87PL37 規格書 DS-TM87PL37_S 5 Rev 1.1, 2023/01/31
可由 OPT 文件設置 COM2~9/9~2 為 SEG32~39/SEG31~38.
可以通過 OPT 文件選擇 VL1/VL2 內置穩壓器輸出驅動 LCD 模式.
7. 輸入輸出端口.
端口 IOA 的 4 個引腳（內部下拉）可以通過 OPT 文件定義為 SEG24~27/CX, RR, RT, RH.
端口 IOB 的 4 個引腳（內部下拉）可以通過 OPT 文件定義為 SEG28~31/ELC, ELP, BZB, BZ .
端口 IOC 的 4 個引腳（具有內部下拉，低電平保持，防止輸入信號抖動的電路）可以通過 OPT 文件定義為 SEG32~35/KI1~4 。
端口 IOD 的 4 個引腳（具有內部下拉，防止輸入信號抖動的電路）可以通過 OPT 文件定義為 SEG36~39 .
端口 IOE 的 4 個引腳（具有內部下拉，防止輸入信號抖動的電路）可以通過 OPT 文件定義為 SEG40~43.
端口 IOF 的 4 個引腳（具有內部下拉，防止輸入信號抖動的電路）可以通過 OPT 文件定義為 SEG44~47.
端口 IOG 的 4 個引腳（具有內部下拉，防止輸入信號抖動的電路）可以通過 OPT 文件定義為 SEG48~51。
8. 中斷函數.
外部中斷 4(INT 引腳，端口 IOC, IOD 和 KI 輸入)。
內部中斷 4 (預分頻器, 定時器 1, 定時器 2 和電阻頻率轉換器(RFC)).
9. 內置 EL 背光片驅動線路.
ELC, ELP. 可以通過 OPT 文件定義為 SEG28, 29/IOB1, 2
10.內置鬧鐘,時鐘和單音旋律發生器 .
BZB, BZ. 可以通過 OPT 文件定義為 SEG30, 31/IOB3, 4 .
11.內置電阻-頻率轉換線路（RFC）.
CX, RR, RT, RH. 可以通過 OPT 文件定義為 SEG24~27/IOA1~4 .
12.內置矩陣按鍵掃描功能.
KO1~KO16 (與 SEG1~16 共享)
KI1~KI4. 可以通過 OPT 文件定義為 SEG32~35/IOC1~4
13.2 個帶可編程時鐘源的 6 位可編程定時器.
定時器內容可隨時讀出
14.看門狗定時器.
15.內置 LCD 分壓，升壓電路.
16.雙時鐘運行 TM87PL37 規格書 DS-TM87PL37_S 6 Rev 1.1, 2023/01/31
可以通過 OPT 文件設定慢速時鐘為外部晶體或者外部 RC 振蕩器.
可以通過 OPT 文件設定快速時鐘為外部 3.58MHz 陶瓷諧振器, 內部 RC 或外部 R 型振蕩 器.
17.HALT 功能.
18.STOP 功能.
19.內置低壓檢測線路.
20.內置低壓復位(2 種類型)線路
