TM56F1552

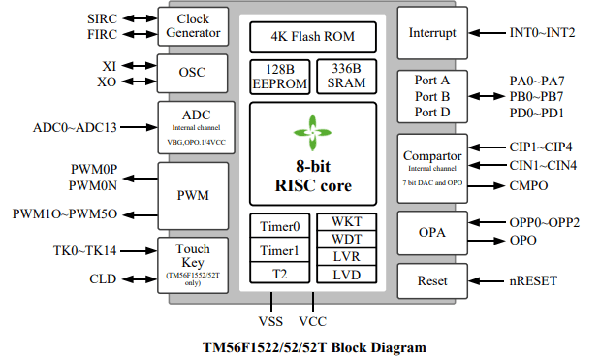

系統框圖
基本功能
1.ROM: 4K x 16位閃存程序存儲器
2.EEPROM: 128 x 8 位
3.RAM: 336 x 8 位
4.堆棧: 8級
5.系統時鐘類型選擇:
外部快時鐘: 1~20 MHz晶振 (FXT)
內部RC快時鐘: 16 MHz (FIRC)
外部慢時鐘: 32768 Hz晶振 (SXT)
內部RC慢時鐘: 85 KHz @Vcc=5V (SIRC)
6.系統時鐘預分頻器:
系統時鐘可以1/2/4/8分頻選項
7.省電工作模式
快速模式: 慢時鐘使能，CPU在快時鐘下保持運行
慢速模式: 快時鐘可以關閉或使能，CPU在慢時鐘下保持運行
空閑模式: 快時鐘和CPU停止。慢時鐘，T2和WKT保持運行
停止模式: 所有時鐘停止，T2和WKT停止運行
8.3 個獨立定時器
Timer0
-8位定時器，除以 1~256 預分頻選項，具有自動重載 / 計數器 / 中斷 / 停止功能
Timer1
-8位定時器，除以 1~256 預分頻選項，具有自動重載 / 中斷 / 停止功能
-溢出和翻轉輸出
T2
-15位定時器，帶有4個中斷間隔時間選項
-空閑模式喚醒定時器或用作一個簡單的 15 位時基
-時鐘源: 慢時鐘，F(xiàn)sys/128或 FIRC/512 (16 MHz/512)?
9.中斷
三個外部中斷引腳
-1個引腳為下降沿喚醒觸發并中斷
-2個引腳為上升或下降沿喚醒觸發并中斷
Timer0 / Timer1 / T2 / WKT中斷
ADC 中斷
比較器中斷
PWM中斷
觸摸鍵中斷
LVD 中斷
10.喚醒定時器 (WKT)
由內置RC振蕩器提供時鐘，具有4個可調節的中斷時間
-12ms / 24ms / 48ms / 96ms @Vcc=5V
11.看門狗定時器 (WDT)
由內置RC振蕩器提供時鐘，具有4個可調的復位時間
-96 ms / 192 ms / 768 ms / 1536ms @Vcc=5V
在停止模式下可以關閉 / 使能看門狗定時器
12.6個16位PWMs
6個單獨的工作占空比可調，共享的周期可調
PWM時鐘源: 系統時鐘 (Fsys), FIRC (16 MHz), FIRC*2 (32 MHz)
PWM0 支持互補輸出 (PWM0P, PWM0N)
PWM0輸出, 非重疊時間可調: (0~15)*(PWMCLK)
13.12位ADC, 14個外部輸入通道和3個內部電壓通道
三個內部電壓通道: VBG, 1/4VCC, OPO
ADC參考電壓: VCC或VBG (2.48V)
14.觸摸鍵（僅限TM56F1552 / 52T）
15個觸摸鍵通道和1個外部CLD
1個內部參考電容器
15.OPA和比較器
OPAx1
比較器x1
-帶7位DAC輸入
-DAC參考電壓可選擇VCC或VBG (1.20V或2.48V)
16.復位源
上電復位
看門狗復位
低電壓復位
外部引腳復位
17.低電壓復位 (LVR) / 低電壓檢測 (LVD)
16-級低電壓復位: 2.05V ~ 4.15V, 可以選擇被關閉
15級低電壓檢測: 2.20V ~ 4.15V, 可以選擇被關閉
18.工作電壓
Fsys= 16 MHz, 1.9V~5.5V @LVR關閉/ 25*C. 建議LVR ≥ 2.20V 在 -40*C至+105*C
注意：上電VCC必須超過POR 1.95V和所選的LVR電平以上，請參閱 “電氣特性圖” 避免進入ROM 死區。
19.工作溫度范圍: -40°C to + 105°C
20.讀表取指令：16位ROM數據查表
21.集成的16位循環冗余校驗 (CRC) 功能
22.指令集: 39 條指令
23.I/O 端口:
最多18個可編程I/O引腳
-開漏輸出
-CMOS推挽輸出
-施密特觸發器輸入，帶上拉/下拉電阻選項
-所有I/O具備高灌電流
-1/2 VCC (1/2 偏壓) 輸出
24.編程連接支持4線（ICP）或7線刻錄
25.封裝類型:
20-pin SOP (300 mil)
16-pin SOP (150 mil)
20-pin QFN (3x3x0.75-0.4 mm) (L=0.25 mm)
20-pin TSSOP (173 mil)
26.片上調試/ICE 接口
使用 PB0/PB3 引腳
?
