TM52F8658為大型加濕器/醫用霧化器提供解決方案
時間：2021-04-15
--產品系列優勢簡介--
TM52F8658 | 頻率規格 | 產品優勢 |
大型加濕器 | 1.7MHz，2.4MHz | 內置32MHz自動追頻輸出機制，PWM半橋控制輸出功能，搭配雙時鐘功能，OPA放大器偵測OVP /OCP保護。 |
醫療霧化器 | 100~170KHz 網孔霧化片 | 架構簡單,集成度高,待機零耗電，安全性高； 內置霧化追頻，OPA放大器偵測OVP / OCP,PPD控制旋波輸出功能，出霧細膩，霧化控制精確。 |
--傳統霧化器--
三點式自激(傳統分離式組件方案) | ||
優點 | 波形輸出接近弦波 干簧管用于檢測水位（有些方案用探針檢測），兩個LED燈分別指示工作狀態和缺水狀態，風扇用于將霧吹出，R4電位器用于調節功率。振蕩電路由功率三極管和外圍電容電感組成三點式振蕩電路，因換能器本身可以看作是一個固有頻率的晶振，它通過耦合電容加跨接在振蕩管基極和電源之間。換能器受振蕩電路激勵后產生振蕩，這個振蕩信號又通過耦合電容反饋到振蕩管基極，使振蕩電路諧振在霧化片的固有頻率，振蕩幅度峰峰值約50V-80V，電壓越高霧化量越大（在霧化片本身耐壓內）。通過調節電位器改變?nèi)龢O管基級電流（電壓）來改變霧化片兩端的電壓，從而改變功率及霧化量。 | |

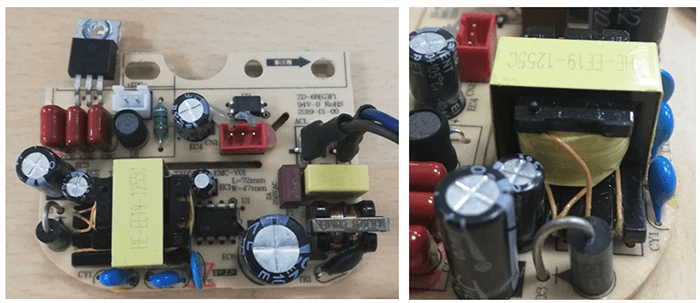

缺點 | 1.零件多且大，功率三極管發熱嚴重，需加散熱片，并考慮風扇與散熱片位置； 2.需提供大功率電源輸出，開關電源上的變壓器使用雙電源33V與12V，提供33V /1.5A給三點式自激線路使用，另外提供12V/1A給DC風扇，以及系統電源板。
| |
單點式他激(檢電壓追頻方案） | ||
優點 | MCU主動追頻,生產無需手動調試頻率,外圍零件少,線路簡單。 驅動采用MOS管MCU輸出PWM電路驅動，在MOS管的D端增加了一個RCD吸收電路，升壓后的電壓通過一個電容耦合到霧化片一端。霧化片一端接MOS管S端，S端串接采樣電阻采樣電流Icur，另一端通過濾波電路檢測電壓FB來追頻，透過FB的電壓變化以及Icur的電流變化（霧化片不同波形會有所不同），其中FB檢測是在PFG關閉時檢測，誤差較小，而Icur檢測是在PFG開啟時檢測，誤差較大。 | |

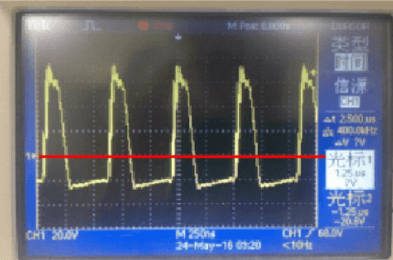

缺點 | 波形輸出不正常,正相電壓過高,負相電壓低,正相電壓高于100V極易燒毀。
| |
TM52F8658 新型霧化片驅動設計
電源簡單
大型霧化器應用 | TM52F8658使用DC 12V單電源, 提供霧化片驅動及12V風扇, 降壓至DC 5V 給系統電壓。 · 加濕器內置變壓器的缺點是需要通過各國制訂的開關電源類安規認證 · 新型霧化片驅動設計因使用單一電源, 無需內置變壓器于加濕器中, 可直接搭配已通過AC電源類安規之DC12V適配器, 減少加濕器在AC電源類安規之認證時間與認證費用 |
醫療霧化器應用 | TM52F8658使用兩顆電池3V單電源，升壓至5V直接提供霧化片驅動及MCU系統電壓。 · 無需再次升壓至8V給霧化片做驅動 · 待機零功耗, 長時間待機也不需擔心電池沒電 · 內置過電流, 過電壓保護 · 內置無水偵測電路 |
TM52F8658控制PWM (N/P)震蕩頻率/PPD仿旋波輸出震蕩頻率與驅動霧化片達到******優化。

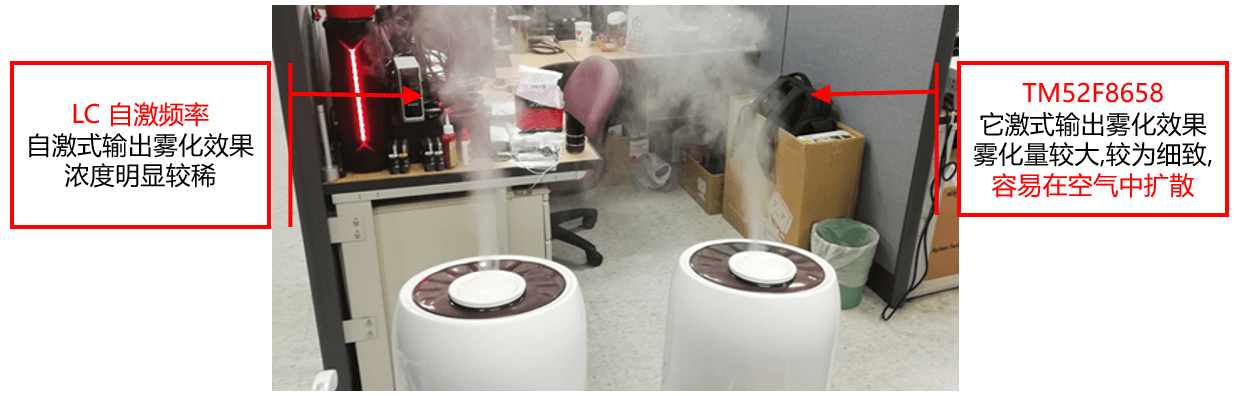

大型霧化器應用 | 在相同條件下，三點LC自激式與TM52F8658它激式霧化量與霧化細致度對比圖：
|
醫療霧化器應用 | 在相同條件下，TM52F8658它激式PPD仿旋波輸出，霧化量與霧化細致度效果圖：
|
TM52F8658采用PPD輸出方式，大型加濕器與醫療霧化器的應用分別通過PWM(N/P)與PPD輸出方式控制。
· 1顆Daul N-mos管,經過電感升壓方式，將半波推升至50~60V (電壓越高，霧化量越大)
· 2 組N-mos管,分別控制霧化片兩端，形成全橋驅動方式，轉換效率遠勝三點LC 自激式
大型霧化器應用 |
|
醫療霧化器應用 |
|
TM52F8658采用PPD輸出方式轉換效率遠勝三點LC 自激式與舊有它激式驅動， N-mos管以全橋驅動方式，轉換效率高，只需小封裝SOP8 即可。

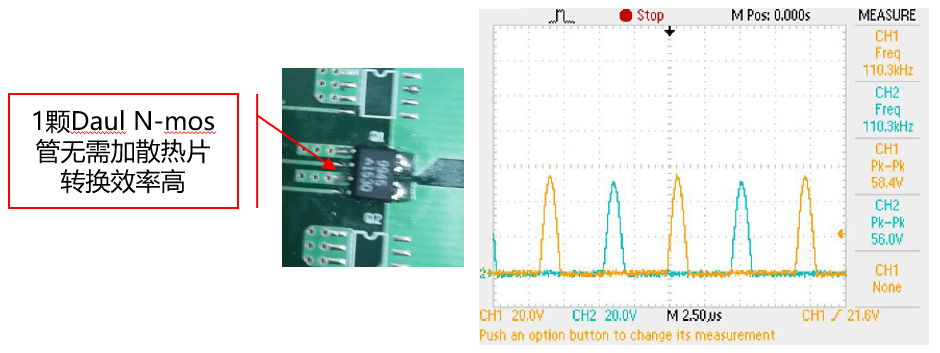

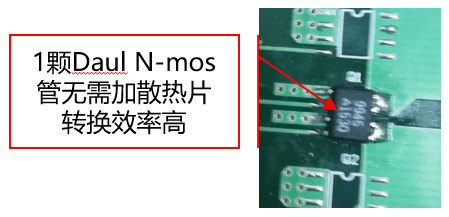

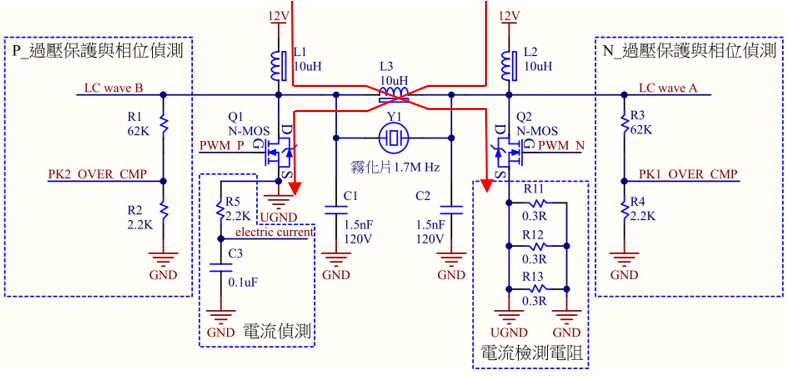

大型霧化器應用 | 只需1顆Daul N-mos管,即可對霧化片全波輸出100~120V (電壓越高, 霧化量越大)，持續工作溫度約在60度@12V/1.2A , 功率消耗低于三點LC 自激式約省40%能耗。
|

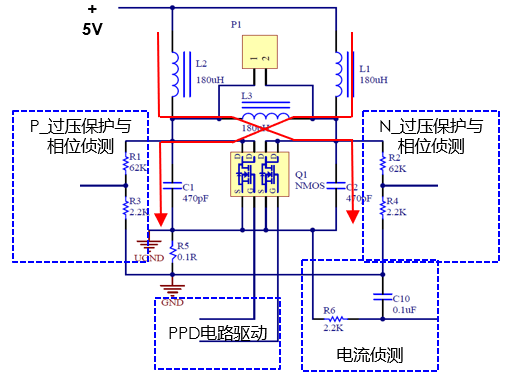

醫療霧化器應用 | 只需1顆Daul N-mos管, 即可對霧化片全波輸出80 V。
|

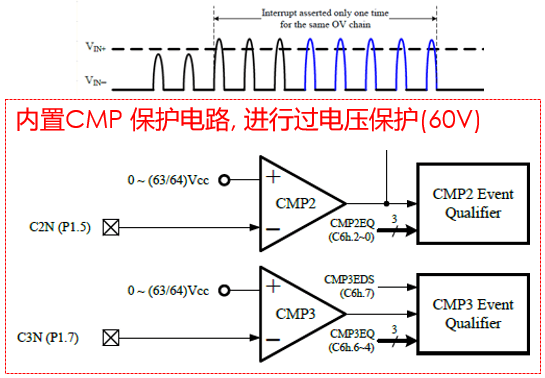

TM52F8658采用多組比較器CMP進行電壓偵測。當升壓電位超過設定值時，立即透過PPD控制將N-mos管開啟時間遞減縮短，當升壓電位超過設定值時，也可選擇立即關閉PPD所有動作，以確保安全。比較器CMP內部電位設置，可選擇0V~63階VCC電位，并可選擇連續發生的次數，來決定是否啟動保護動作，可選擇的次數1,2,4,8 … 128。

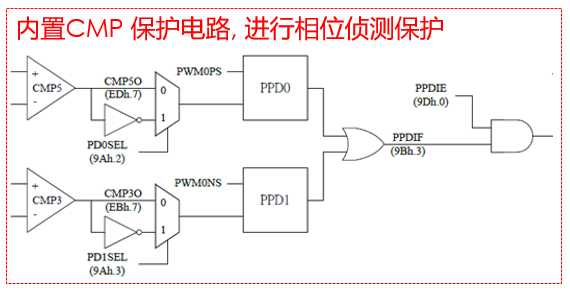

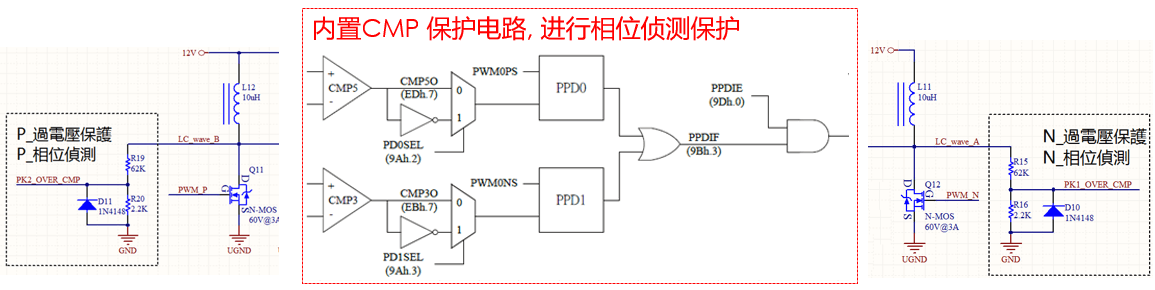

TM52F8658采用多組比較器進行相位偵測(Phase Detector)，當升壓相位超前或落后時，立即透過PPD控制將N-mos管開啟時間遞減縮短，當電位超過或相位超前落后發生時，也可選擇立即關閉PPD所有動作，以確保安全。
大型霧化器應用 |
|
醫療霧化器應用 |
|

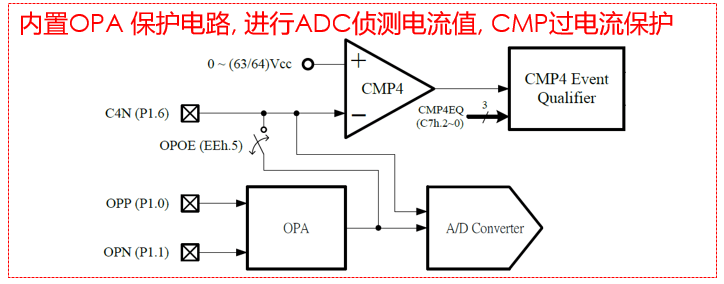

TM52F8658采用放大器OPA與多組比較器CMP進行電流偵測與保護，放大器OPA將電流偵測到的電位值，透過內部設置放大20倍，可透過ADC進行電位監控，并同時透過比較器CMP進行過電流保護，立即關閉PPD所有動作，以確保安全。放大器OPA內部設置，可選擇20X,25X,30X,35X,100X,105X,110X,115X放大倍數。
內置32/16位，16/16位，16*16位，8/8位， 8*8位，乘除法器，加快TM52F8658 指令周期 。
內置128 bytes data EEPROM，可將加濕器的狀態，設定等參數，記錄于TM52F8658中。
內置IIC接口通訊，以及UART接口通訊，藍牙與WIFI接口通訊時，需將加濕器的狀態暫停，避免高頻高壓干擾通訊，通訊結束后，才能再次開啟加濕器工作。
具有霧化片驅動緩啟動功能，避免霧化片瞬間電壓過高造成傷害。
內置CRC16校驗碼，在加濕器啟動之前，需確認程序工作正常，計算Checksum確認是否正確。如果不正確時，MCU不會運作，產品符合CE/UL 60730認證規格。

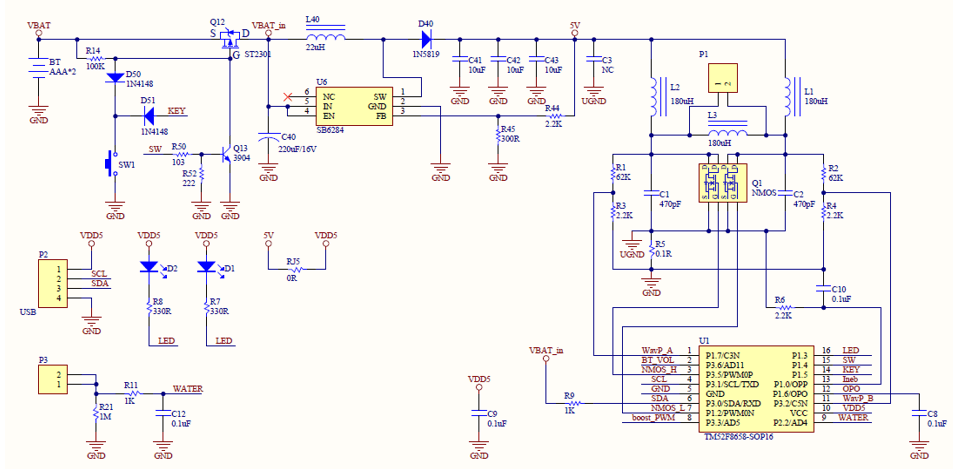

--TM52F8658霧化應用電路圖--
--發展規劃--

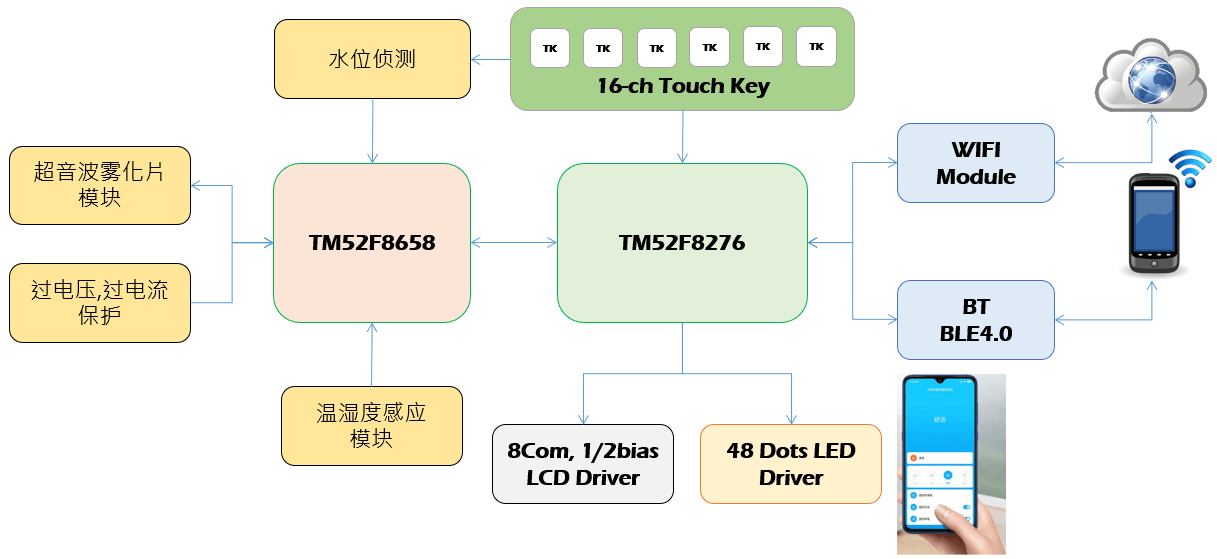

TM52F8658搭配TM52F8276設計囊括所有多功能加濕器霧化器擴大應用:

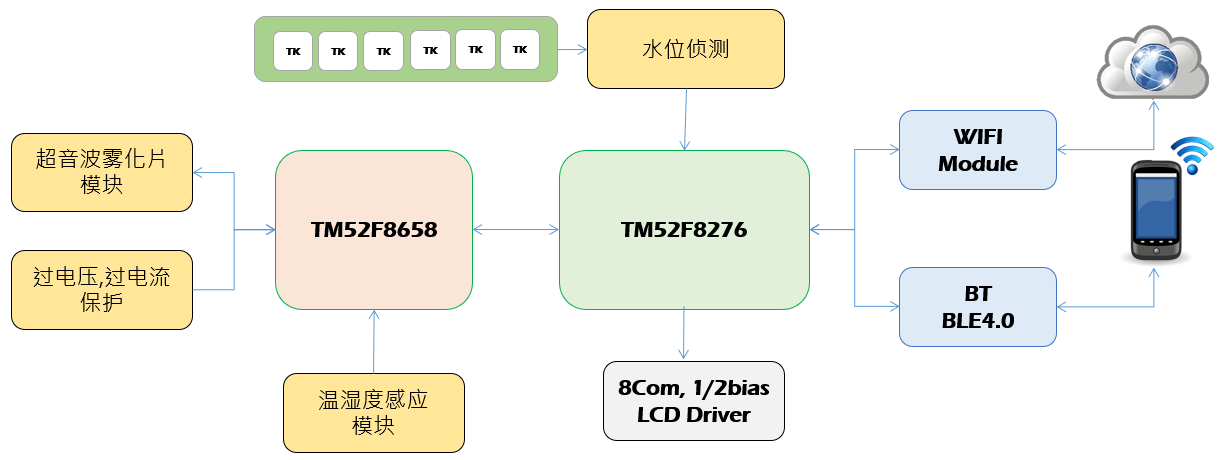

大型霧化器應用 | TM52F8276 16K 可程序空間, 主頻為16MHz； 支持電容式觸控操作面板控制； 支持干簧管水位偵測，與電容式水位偵測； 支持LCD8com1/2Bias輸出； 支持LED正反掃直驅顯示48個LED燈，8種亮度； 支持UART接口，可連接藍牙模塊，WIFI模塊。
|
醫療霧化器應用 | TM52F8276 16K可程序空間, 主頻為16MHz； 支持電容式水位偵測，收集吸食的劑量； 支持LCD8com1/2Bias輸出顯示； 支持UART接口，可連接藍牙模塊，WIFI模塊； 支持APP進行健康系統管理。
|
