海速芯推出IH電磁爐專用IC-TM52F8558
時間：2020-11-27
TM52F8558是一顆F51架構，8K Flash + 128B EEPROM，擁有豐富外設的MCU。其作為專用IH電磁爐主控，設計的產品相比傳統電磁爐，輸出功率可控制，熱轉換效率高，最大可支持5000W額定功率。
產品封裝有：SOP-20 、QFN-20、SOP-16。
---IH電磁爐專用IC 產品優勢---
1. F51架構, 8K Flash + EEPROM 128B , 內置32位乘除法器；
2. 內置硬件CRC16 ,配合軟件符合UL60730規范；
3. 內置PPG 與PPD端口 雙模式控制脈波輸出；
4. 內置1組OPA放大器,５組CMP比較器；
5. 內置OPA 與CMP offset 內部校準與軟件校準功能；
6. 內置16-bit PWM*2輸出用于警示與按鈕時發音, 以及風扇控制；
7. IIC 接口用于連接觸控顯示面板, UART 接口用于連接Wifi 或BLE；
8. 12-bit ADC輸入12-ch,用于偵測電源電壓電流換算功率, 偵測IGBT溫度是否過熱,偵測爐面溫度是否過熱或到達設定溫度；
9. 強悍的工業級規格, EFT, EMS抗干擾特性佳。
---產品特性---
一般電磁爐PPG 模式驅動 ：
1. 1組OPA含offset校校準功能, 5組CMP做過流過電壓過溫保護；
2. OPA與CMP相連組成內置的過流保護功能；
3. PPG模式可設置單次觸發, 輸出設定寬度的low脈波；
4. 可設定由CMP輸出的邊緣計數觸發、準位時間寬度觸發PPG保護與中斷；
5. PPG計數可 auto reload；
6. CMP可自動計數檢鍋次數；
7. PPG數值可自動遞增遞減調整。
---技術原理---

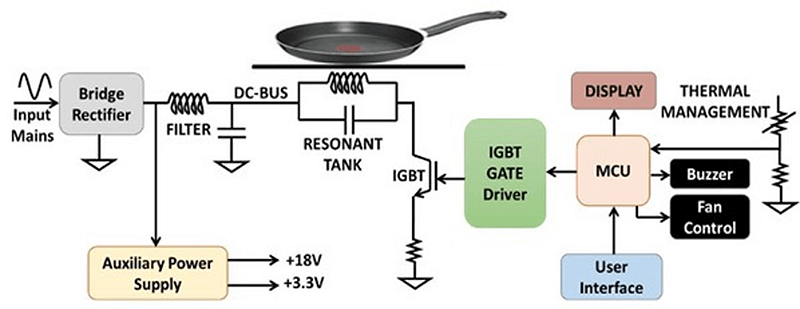

一般電磁爐：

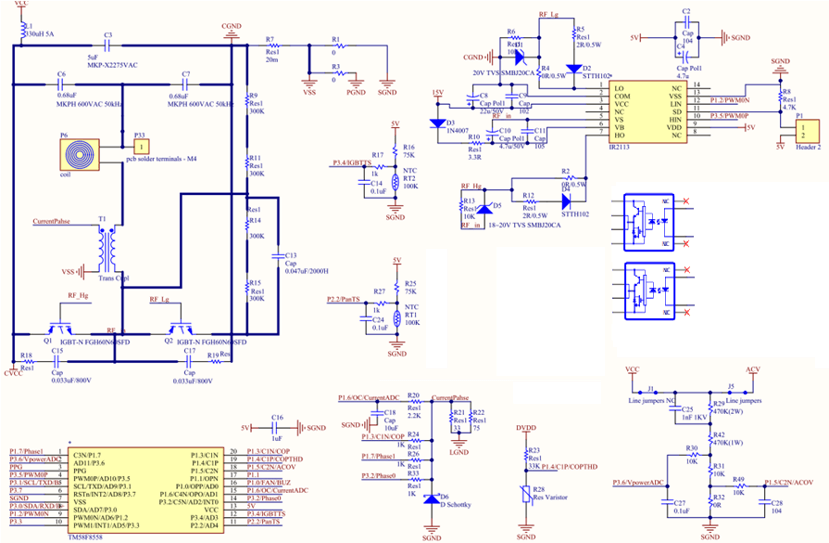

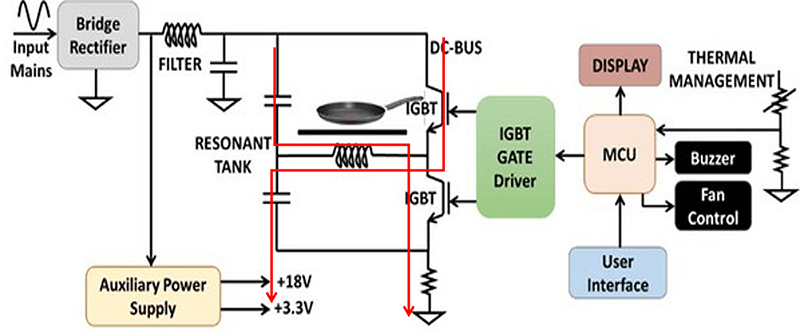

感應電磁爐（TM52F8558）：
---產品優勢---
一般電磁爐：

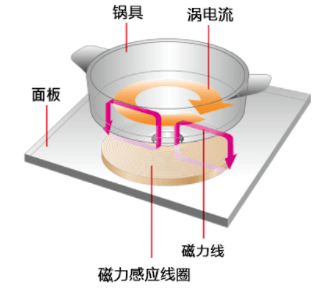

傳統電磁爐：其原理是通過電流的流動產生電磁波，在鍋底可形成渦電流效應，從而使鍋本身變熱。
缺點:
1. 功率控制不穩定,無法控制細微的功率輸出；
2. 額定功率小< 2000W；
3. IGBT額定電壓范圍, 約1200~1350V。
感應電磁爐（TM52F8558）：

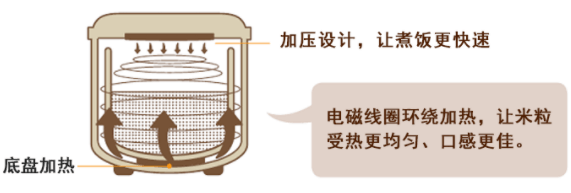

通過電磁感應，由鍋的電阻進行加熱。采用電磁誘導加熱而產生熱量，直接對鍋進行加熱，所以熱效應較好。
優點:
1. 功率控制穩定,可控制細微的功率輸出；
2. 額定功率大<5000W ( 2倍)；
3. IGBT額定電壓范圍小, 約600~650V；
4. 轉換效率高: 90% ；
5. 加熱速度快,可快炒。
---技術差異---
準諧振轉換器與半橋諧振轉換器對比:
| 參數 | 準諧振（QR）轉換 | 半橋(HB）轉換器（TM52F8558） |
| 產品售價 | 較低 | 較高 |
開關電路 （IGBT額定電壓范圍） | 需要1支IGBT （1200-1350V） | 需要2支IGBT （600-650V） |
| 開關電路穩定性 | 較不穩定 | 穩定 |
額定功率 | <2000W | 5000W |
散熱器和PCB尺寸 | 較小 | 較大 |
| 市場 | 家用 | 商用 |
